人骨遭到的局部應(yīng)力是驚人的,并且某些部位常常承受很高的周期應(yīng)力,因而金屬植入部件的腐蝕疲勞成為一個(gè)不可忽視的問(wèn)題,腐蝕疲勞能夠降低材料正常的疲勞強(qiáng)度,尤其在低應(yīng)力頻率時(shí)最為嚴(yán)重,是造成植入假體早期斷裂的主要原因。
為了模擬人體運(yùn)動(dòng)時(shí)關(guān)節(jié)在交變應(yīng)力下抗腐蝕疲勞的性能, Dobbs做了Ringer'’s液中的腐蝕疲勞實(shí)驗(yàn):粉末冶金制得的 Co-Cr-Mo合金( Amaloy)抗腐蝕疲勞(CF)性能最佳(CF門(mén)植值>750MPa),其次為T(mén)i6Al4V(>550MPa),而鑄造的 Co-Cr-Mo較差(<400MPa),Imam等則詳細(xì)研究了316L不銹鋼、 Co-Cr-Mo合金和Ti6A4V合金在Hank’s液中的腐蝕疲勞行為,結(jié)果表明,在高應(yīng)力作用下合金的疲勞壽命順序?yàn)門(mén)i6Al4V>316L> Co-Cr-Mo,在低應(yīng)力下順序?yàn)?16L> Co-Cr-Mo>Ti6Al4V,實(shí)驗(yàn)數(shù)據(jù)列于表5-8。同時(shí)發(fā)現(xiàn),在腐蝕疲勞測(cè)試過(guò)程中,合金的開(kāi)路電位明顯降低。

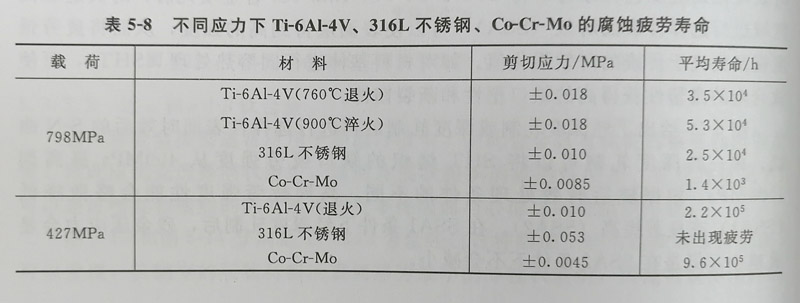

不同應(yīng)力下TH6AHV、316L不銹鋼、 CoCrMo的腐蝕疲勞壽命
在人體模擬溶液中(37℃、pH為7.4)

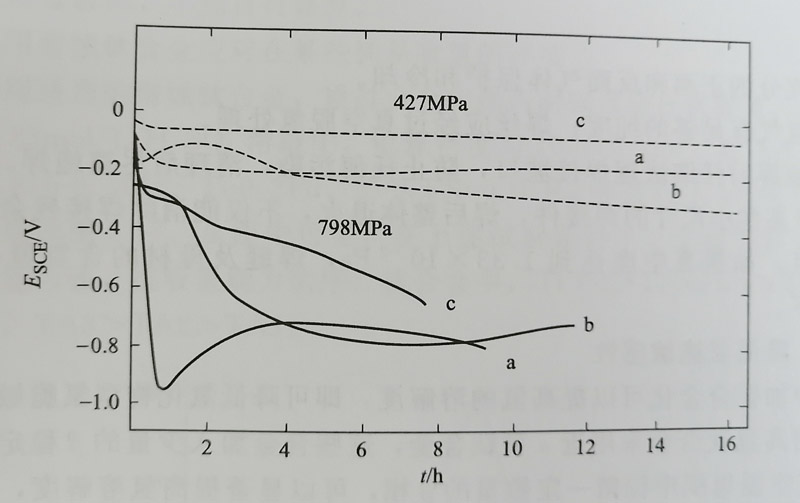

腐蝕疲勞測(cè)試中開(kāi)路電位隨時(shí)間的變化
合金化方法是提高材料的抗腐蝕疲勞的性能有效途徑之有報(bào)道指出,Ti5A12.5Fe合金的抗腐蝕疲勞的性能優(yōu)于Ti6A14V合金,而且由于用Fe替代了具有生物毒性的V而使材料的生物相容性提高。Ti6A17Nb合金由于生物相容性好、高承載以及良好的抗疲勞性能而已被應(yīng)用于全髖關(guān)節(jié)的制作。
相關(guān)鏈接
