產(chǎn)品名稱(chēng)：醫(yī)用鈦合金板、醫(yī)用TC4鈦合金板

標(biāo)準(zhǔn)：國(guó)標(biāo)GB /T13810

牌號(hào)：Ti-6Al-4V, TC4

規(guī)格：

1、牌號(hào)、狀態(tài)及規(guī)格

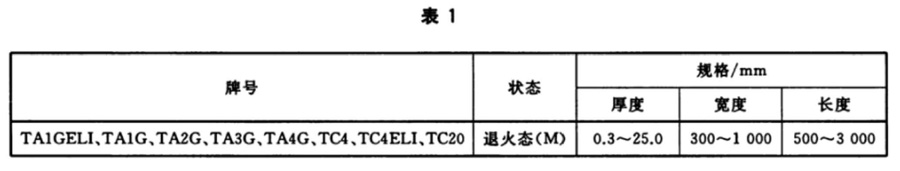

鈦合金板材的牌號(hào)、狀態(tài)及規(guī)格應(yīng)符合表1的規(guī)定。

2、外形尺寸

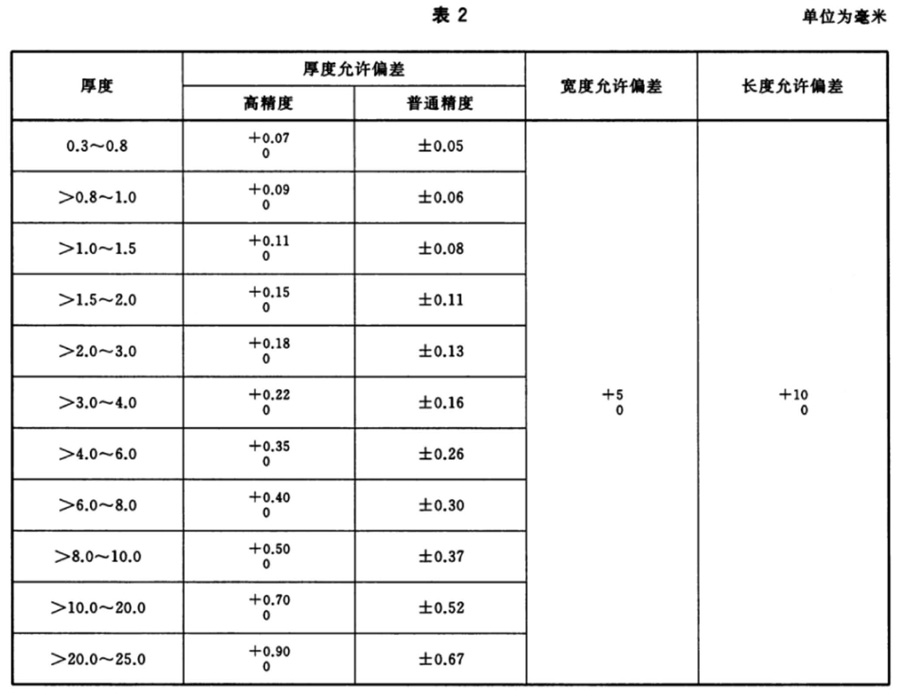

2.1 板材的厚度、寬度、長(zhǎng)度允許偏差應(yīng)符合表2的規(guī)定。

2.2 板材的不平度應(yīng)不大于3mm/m。

2.3 板材的側(cè)邊彎曲度應(yīng)不大于3mm/m，

2.4 板材邊部應(yīng)切成直角，且無(wú)裂口、卷邊、毛刺，切斜應(yīng)不超過(guò)板材長(zhǎng)度和寬度的允許偏差。

3、拉伸性能

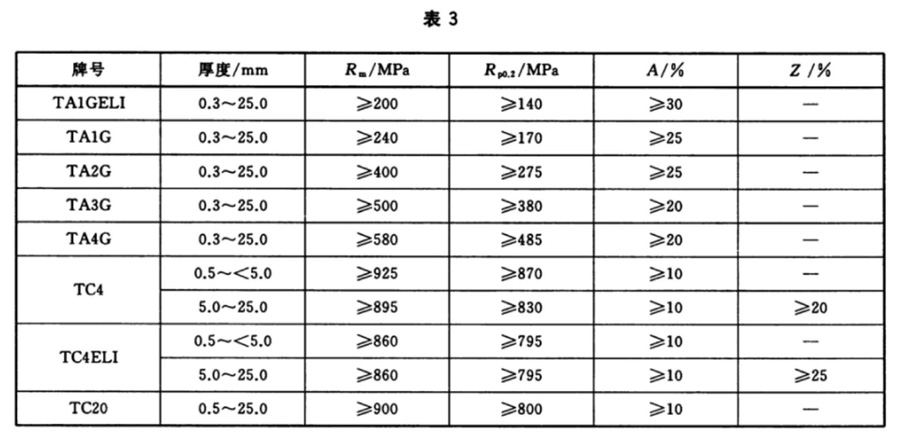

板材的室溫拉伸性能應(yīng)符合表3的規(guī)定。

4、彎曲性能

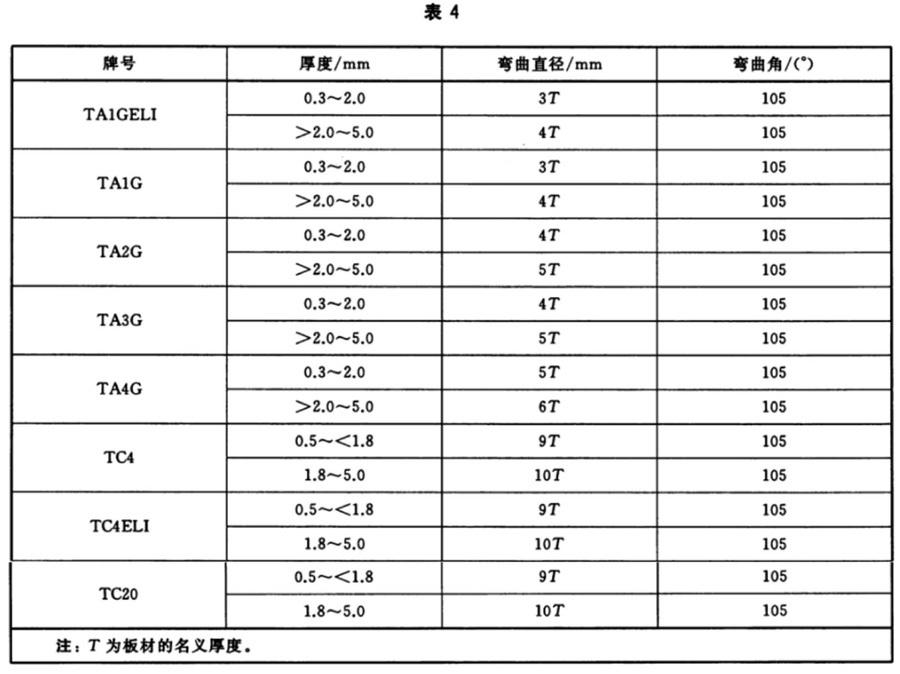

厚度不大于5.0mm的板材應(yīng)進(jìn)行彎曲試驗(yàn)，彎曲直徑和彎曲角應(yīng)符合表4的規(guī)定。彎曲后彎曲部位應(yīng)無(wú)裂紋。

5、顯微組織

TC4、TC4ELI和TC 20板材的顯微組織應(yīng)為在α+β兩相區(qū)充分變形并經(jīng)退火得到的組織， 原始β晶粒應(yīng)充分破碎，不準(zhǔn)許存在連續(xù)的晶界α。

6、晶粒度

TA1GELI、TA1G、TA2G、TA3G和TA4G板材的平均晶粒度應(yīng)不粗于GB/T 6394一2002中的5.0級(jí)。

7、表面污染

板材應(yīng)無(wú)任何富氧層，如a層或其他表面污染。

8、β轉(zhuǎn)變溫度

需方要求并在合同中注明時(shí)， TC4、TC4ELI和TC20板材應(yīng)按熔煉爐號(hào)提供β轉(zhuǎn)變溫度的實(shí)測(cè)值。

9、超聲檢測(cè)

板材應(yīng)進(jìn)行超聲檢測(cè)，其中厚度不大于6.0mm的板材應(yīng)符合YS/T1001的規(guī)定，厚度大于6.0mm的板材應(yīng)符合GB/T5193一2007中A1級(jí)的規(guī)定。

10、表面質(zhì)量

10.1 板材應(yīng)以酸洗、水磨、噴砂或機(jī)加工表面供貨。

10.2 板材表面允許存在有輕微的發(fā)暗和局部的水跡；允許有局部的、不超出其厚度允許偏差的劃傷、壓痕、凹坑等缺陷，但應(yīng)保證板材允許的最小厚度。

10.3 板材表面不準(zhǔn)許有裂紋、起皮、氧化皮、壓折、過(guò)堿洗、金屬及非金屬夾雜。

10.4 板材允許沿軋制方向清除局部缺陷，但清除后應(yīng)保證板材允許的最小厚度。

10.5 板材不應(yīng)有分層。
