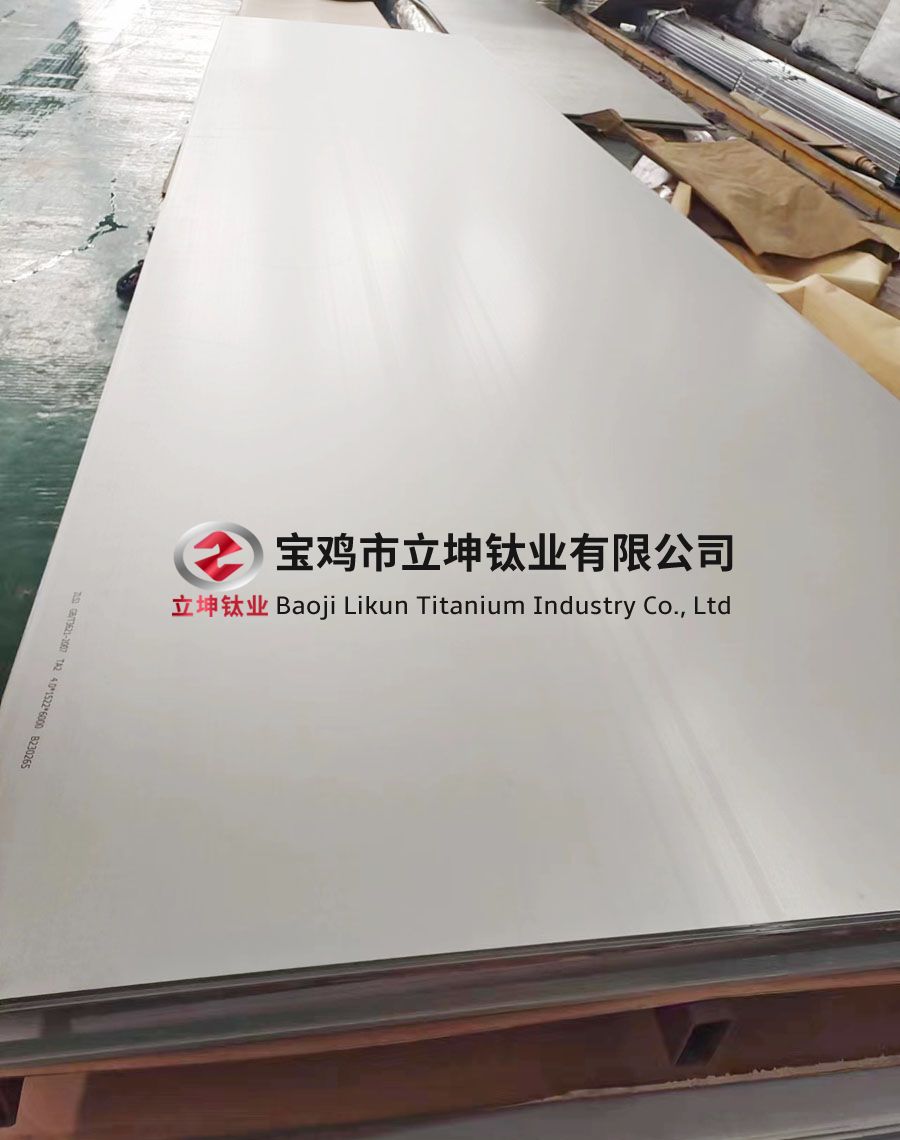

一、產(chǎn)品名稱：TC4鈦板、鈦合金板

TC4合金是一種中等強(qiáng)度的 α-β 型兩相鈦合金，含有6% α 穩(wěn)定元素AI和4% β 穩(wěn)定元素V。該合金具有優(yōu)異的綜合性能，在航空和航天工業(yè)中獲得了最廣泛的應(yīng)用。合金長時(shí)間工作溫度可達(dá)400℃，在航空工業(yè)中主要用于制造發(fā)動(dòng)機(jī)的風(fēng)扇和壓氣機(jī)盤及葉片，以及飛機(jī)結(jié)構(gòu)中的梁、接頭和隔框等重要承力構(gòu)件。

TC4鈦合金的主要半成品是棒材、鍛件、厚板、薄板、型材和絲材等。合金主要在退火狀態(tài)下使用，也可以采用固溶時(shí)效處理進(jìn)行一定的強(qiáng)化，然而淬透截面一般不超過25mm。

該合金具有良好的工藝塑性和超塑性，適合于各種壓力加工成形。該合金還可采用各種方式進(jìn)行焊接和機(jī)械加工。

1、性能

鈦合金TC4材料的組成為Ti-6Al-4V，屬于(α+β)型鈦合金，具有良好的綜合力學(xué)機(jī)械性能、比強(qiáng)度大。TC4的強(qiáng)度sb=1.012GPa，密度g=4.4*10³，比強(qiáng)度sb/g=23.5，而合金鋼的比強(qiáng)度sb/g小于18。鈦合金熱導(dǎo)率低。鈦合金的熱導(dǎo)率為鐵的1/5、鋁的1/10，TC4的熱導(dǎo)率l=7.955W/m·K。

1）TC4 熱膨脹系數(shù)：

TC4鈦合金具有優(yōu)良的耐蝕性、小的密度、高的比強(qiáng)度及較好的韌性和焊接性等一系列優(yōu)點(diǎn)，在航空航天、石油化工、造船、汽車，醫(yī)藥等部門都得到成功的應(yīng)用。

2）TC4鈦合金力學(xué)性能：

抗拉強(qiáng)度σb/MPa≥895,規(guī)定殘余伸長應(yīng)力σr0.2/MPa≥825,伸長率δ5(%)≥10,斷面收縮率ψ(%)≥25

3）TC4鈦合金化學(xué)成分:

TC4含鈦(Ti) 余量,鐵(Fe)≤0.30,碳(C)≤0.10,氮(N)≤0.05,氫(H)≤0.015,氧(O)≤0.20,鋁(Al)5.5～6.8,釩(V)3.5～4.5

2、標(biāo)準(zhǔn)

鈦及鈦合金板材執(zhí)行國標(biāo)GB/T3621-2007，熱板厚度4-100mm;

純鈦冷軋板執(zhí)行標(biāo)準(zhǔn)國標(biāo)GB/T26723-2011，厚度0.5-4mm;

純鈦帶，箔材執(zhí)行標(biāo)準(zhǔn)GB/T3622-2012，厚度0.01-0.5mm;

3、表面

酸洗面、光亮面、噴砂面。

4、應(yīng)用

TC4鈦合金在國內(nèi)是20世紀(jì)60年代初期開始研制生產(chǎn)的，現(xiàn)已廣泛用于制造航空發(fā)動(dòng)機(jī)風(fēng)扇和壓氣機(jī)的盤與葉片，以及飛機(jī)結(jié)構(gòu)中的各種承力梁、框、接頭和緊固件等。

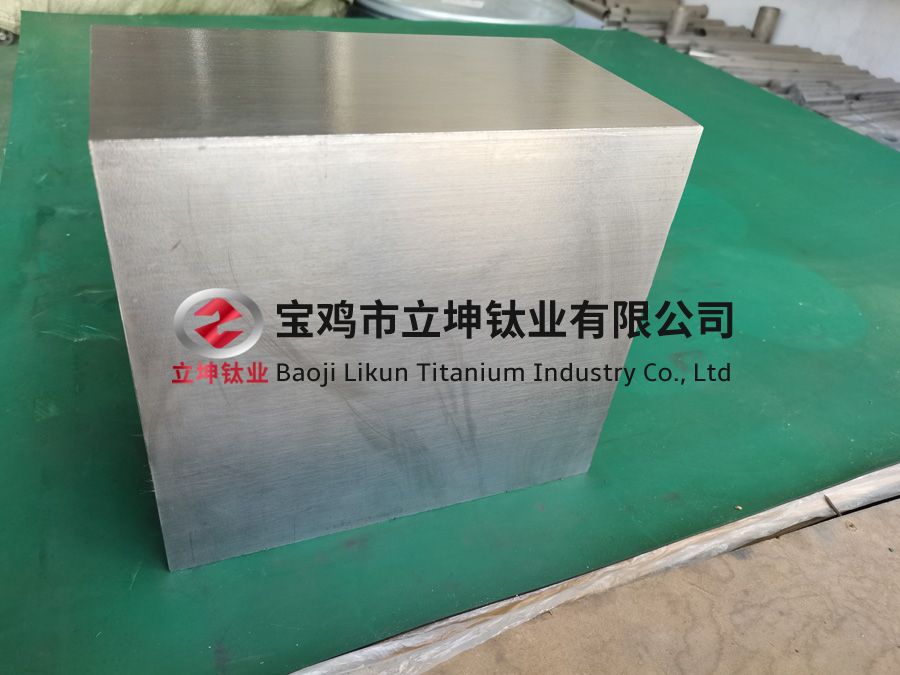

二、產(chǎn)品名稱：鈦合金鍛件、鈦塊、鈦方塊

1、執(zhí)行標(biāo)準(zhǔn)：GB∕3621-2007

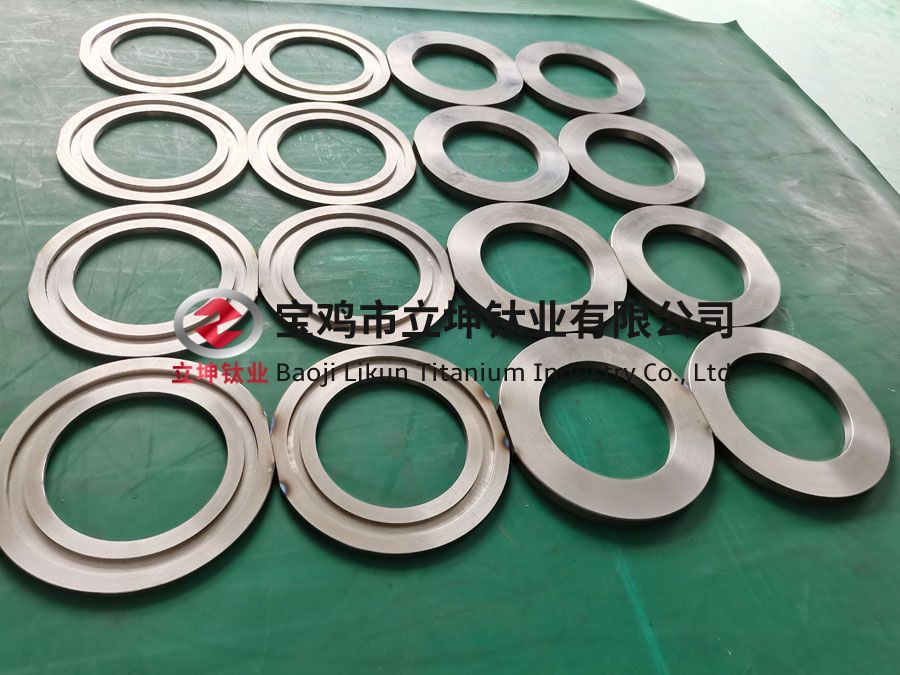

三、產(chǎn)品名稱：鈦環(huán)、鈦合金環(huán)

1、牌號、標(biāo)準(zhǔn)、狀態(tài)、規(guī)格、工藝

牌號：TA1、TA2、TC4、TC11、TA15、TA10、TA18、TC21等

執(zhí)行標(biāo)準(zhǔn)：AMS4928、GB/T2965、ASTM-B348、ASTM-B381、GB/T16598

形狀：圓環(huán)、異頸環(huán)(也可定制加工)

規(guī)格：外徑φ(400-700)*內(nèi)徑φ(150-500)*高度(40-250)

規(guī)格：外徑φ(700-1500)*內(nèi)徑φ(300-1200)*高度(40-600)

工藝：TC4鈦環(huán)的工藝主要有鍛造、模鍛、旋鍛、精鍛、焊接等幾種類型。

2、尺寸允許偏差(mm)

 3、室溫力學(xué)性能

4、應(yīng)用

醫(yī)療、航空、軍工、石油化工、冶金、電鍍、船舶、機(jī)械設(shè)備、石油設(shè)備等行業(yè)

注：需方需要測定室溫力學(xué)性能時(shí)，指標(biāo)應(yīng)經(jīng)雙方協(xié)商并在合同中注明。

相關(guān)鏈接
