鈦合金具有耐高溫、低密度、高比強度、高比剛度、耐腐蝕等諸多優點，在航空航天領域得到廣泛應用。隨著航天飛行器的發展，對其結構重量、靜動熱載荷作用下的變形以及結構承載能力與可靠性的要求日益提升，因而耐高溫、高比強度的鈦合金鍛件成為飛行器設計的首選材料［1-2］。TC11鈦合金具有良好的高溫性能，并已得到廣泛的工程化應用，但近年來在性能檢測過程中發現其鍛件產品的高溫持久性能存在波動，試樣會出現異常斷裂現象，在相同的試驗溫度和應力條件下，其高溫持久壽命為10～120ｈ不等，測試結果極不穩定。為了明確TC11鈦合金鍛件高溫持久試樣異常斷裂的原因并制定相應的解決措施，對異常斷裂試樣進行失效分析，并綜合考量試驗過程、試驗方法和試驗環境等因素，根據分析結果進行相應的驗證實驗，以期為解決TC11鈦合金鍛件高溫持久異常斷裂問題提供參考。
1、實驗

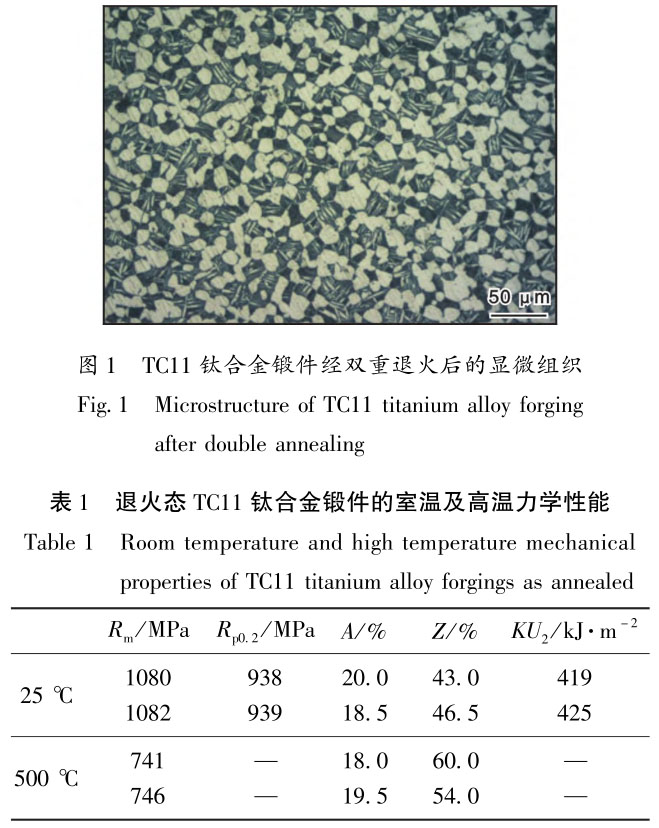

TC11鈦合金鍛件高溫持久試樣在500℃／590ＭＰａ條件下40ｈ時發生異常斷裂，該批次鍛件化學成分為：Ａl6.65％，Zr1.８5％，Mo3.55％，Si0.30％，其余為Ti。鍛件分別在950℃和530℃下進行雙重退火，獲得穩定的雙態組織，如圖1所示。退火態TC11鈦合金鍛件的室溫及500℃高溫力學性能見表1。
通過目視觀察高溫持久試樣表面及斷口宏觀形貌，采用ＯlＹＭＰＵＳ光學顯微鏡觀察異常斷裂試樣縱剖面顯微組織，使用ＪＳＭ?6700掃描電子顯微鏡（SEM）觀察斷口微觀形貌，利用能譜儀進行微區成分分析，以確定斷裂原因。
2、結果與討論
2.1宏觀形貌

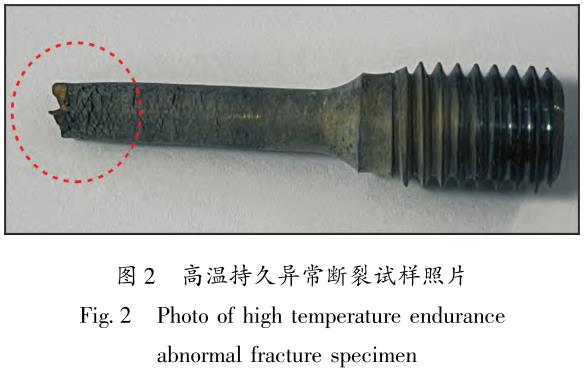

觀察異常斷裂試樣表面，垂直于應力方向存在大量開放性裂紋，肉眼可見試樣表面發生嚴重氧化，呈灰白色，見圖2。

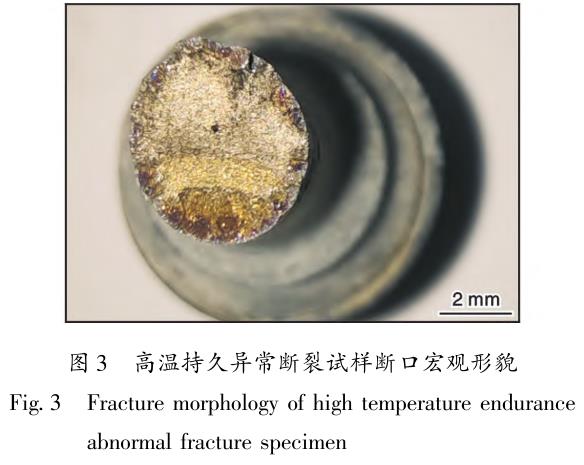

圖3為高溫持久異常斷裂試樣斷口的宏觀形貌。斷口心部整體呈淡黃色，由心部向邊部氧化逐漸加重，邊部存在多處凹坑，坑內多為深褐色。
2.2微觀組織

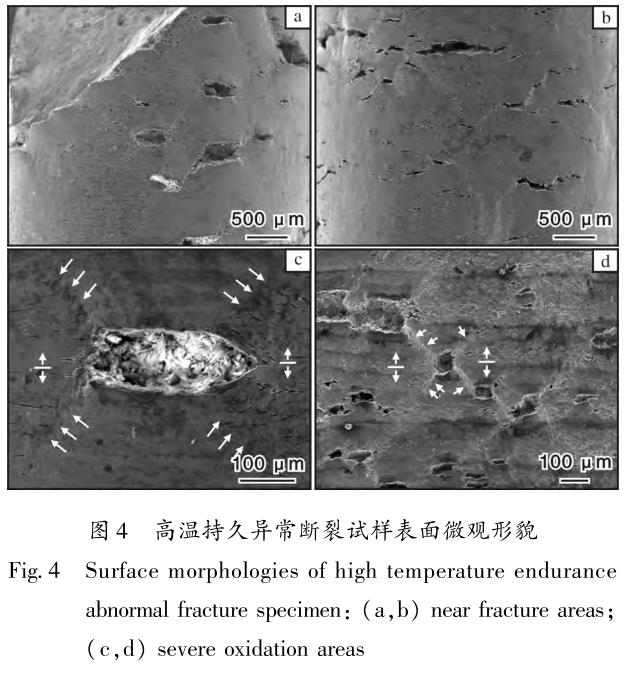

圖4為掃描電子顯微鏡下高溫持久異常斷裂試樣表面的微觀形貌。其中，圖4ａ、4ｂ為試樣斷口附近表面微觀形貌，可以看到試樣斷口表面存在多處裂紋，開裂方向均與應力加載方向垂直。圖4ｃ、4ｄ為試樣嚴重氧化區域表面微觀形貌，該區域試樣表面存在多處腐蝕開裂凹坑，凹坑左右兩側表面拉伸發生微觀下陷，凹坑上下兩側因開裂未發生塑性變形，總體表現出微觀塑性局部化，這是試樣表面發生脆化的又一特征。

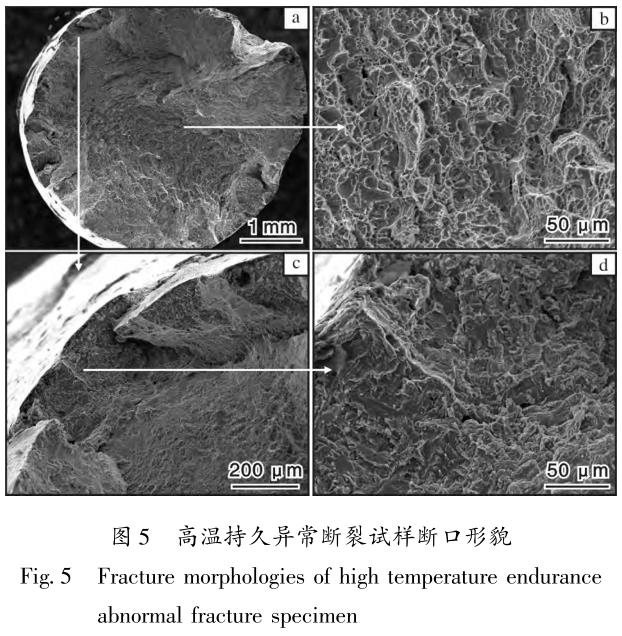

圖5為高溫持久異常斷裂試樣的斷口形貌。從圖5可以看出，斷口外圓周存在多處凹坑，凹坑處斷口呈現出解理狀脆性斷裂特征，而斷口心部呈現出微孔聚集長大型韌性斷裂特征。解理斷裂屬于脆性斷裂，在應力作用下裂紋迅速向試樣內部擴展發生斷裂。

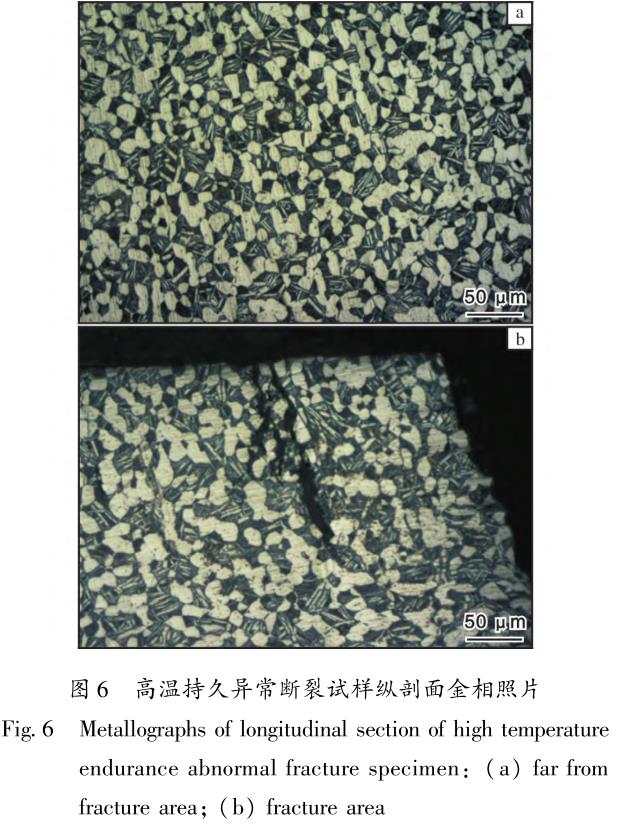

圖6為高溫持久異常斷裂試樣縱剖面的金相照片，其中圖6ａ為遠離斷口區域，圖6ｂ為試樣斷口處。試樣不同位置的顯微組織形貌特征類似，但斷口處存在明顯裂紋，說明試樣異常斷裂是由斷口處裂紋向內延伸導致的，并非典型的塑性斷裂。
2.3能譜分析

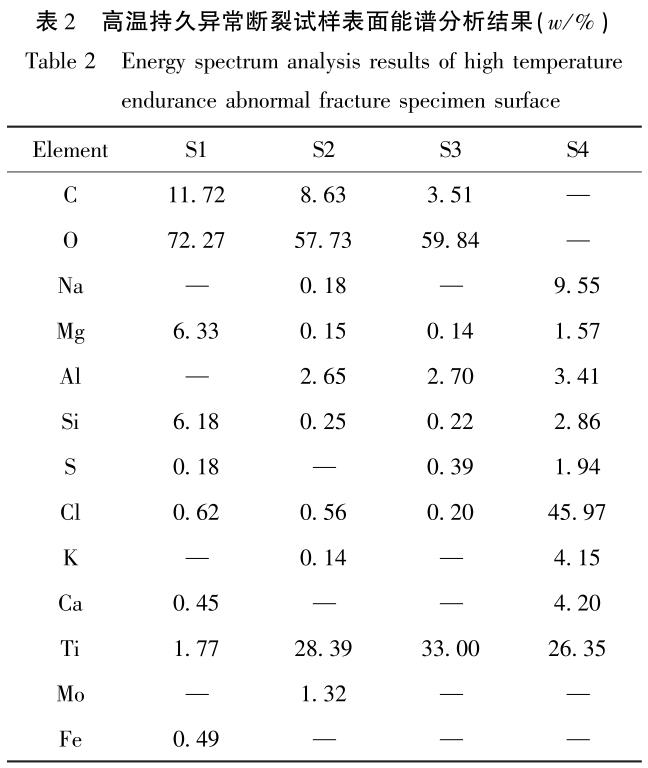

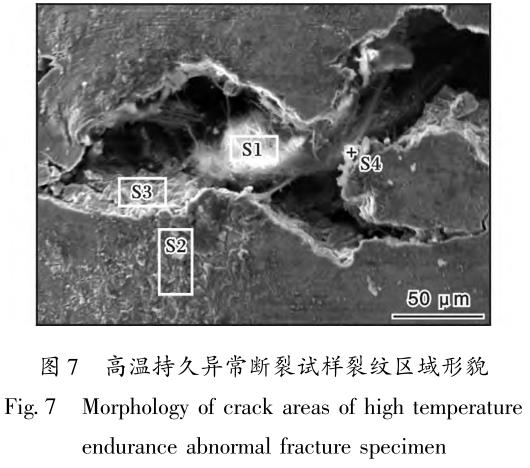

圖7為高溫持久異常斷裂試樣表面裂紋區域形貌。對裂紋區域進行能譜微區成分分析，結果見表2。
測試點1為裂紋內部絮狀殘留，其化學成分主要為Ｏ、Ｃ、Ｍｇ、Si；測試點2為裂紋附近表面，其化學成分主要為Ｏ、Ti，另含有少量的Ｃ、Ａl、Mo、Ｃl、Si、Ｎａ等元素；測試點3為裂紋內部側壁，其化學成分主要為Ｏ、Ti、Ｃ、Ａl，還有少量Ｓ、Si、Ｃl、Ｍｇ等；測試點4為裂紋內部殘留白色顆粒物，其主要化學成分為Ｃl、Ti、Ｎａ、Ｍｇ，各元素含量分別為45.97％、26.35％、9.55％、1.57％。高溫持久鈦合金試樣因長時間暴露在高溫環境下，其表面發生氧化，表層主要成分為TiＯ2［3-4］。
但在試樣的4個測試點中還檢測到不同含量的Si、Ｍｇ、Ｃl、Ｎａ等元素，說明試驗過程中存在引入外來元素的情況，推測試樣表面發生了比較特殊的熱鹽應力腐蝕［5］。
2.4失效分析
在高溫和應力作用下的鈦合金遇到鹵化物時，會變脆甚至發生脆斷，這是一種典型的鈦合金熱鹽應力腐蝕現象，最早由Ｇ．Ｗ．Ｂａｕｅｒ發現［6］。大量研究表明，高溫、應力、水和鹵鹽等是鈦合金發生熱鹽應力腐蝕的必要條件［7-9］。趙永慶等［10］研究發現，熱暴露和熱鹽暴露的交互作用使合金的熱鹽應力腐蝕性能明顯惡化。高溫持久試驗過程中，高溫使試樣表面發生氧化形成氧化層，而外部引入的Ｍｇ、Ｎａ、Ｃl等元素在高溫和濕氣作用下進一步與試樣表面的氧化層發生化學反應，導致試樣表面氧化層疏松或開裂，為更多的鹵鹽進入基體提供了有利條件，致使腐蝕加速。腐蝕所形成的表面點脆化和腐蝕凹坑在高應力作用下形成裂紋，腐蝕裂紋向內部持續擴展引起脆性開裂，同時試樣有效受力面積減小，應力水平提高，最終導致試樣發生異常斷裂［11］。楊文濤等［12］研究發現，大多數鈦合金在高溫下與鹽類接觸發生應力腐蝕開裂的臨界溫度為260℃。因此，可以確定導致TC11鈦合金鍛件高溫持久試樣異常斷裂的原因?yàn)楦邷爻志迷囼?yàn)過程中試樣表面發生熱鹽應力腐蝕。
分析整個高溫持久試驗過程，推測捆綁熱電偶所用的石棉繩是外來Ｍｇ、Ｎａ、Ｃl等元素的主要引入物。為了進一步驗證推測，進行了以下實驗。
3、熱鹽應力腐蝕原因分析
為進一步驗證失效原因，以經過雙重退火處理的TC11鈦合金棒材作為試驗材料，按照ＧＢ／Ｔ2039—2012要求加工標準高溫持久試樣，試樣平行段表面光潔度Ｒａ≤0.８μｍ。高溫持久試驗分為2組，每組3支試樣，組一中3支試樣用石棉繩捆綁固定熱電偶，組二中3支試樣用鎳鉻絲捆綁固定熱電偶，固定好的熱電偶焊點均緊貼試樣表面。設定試驗溫度為500℃，試驗應力為590ＭＰａ。試驗前試樣均放置在超聲波清洗槽內用酒精清洗，使其表面潔凈無污染。上機時試驗員全程佩戴一次性棉手套進行操作。

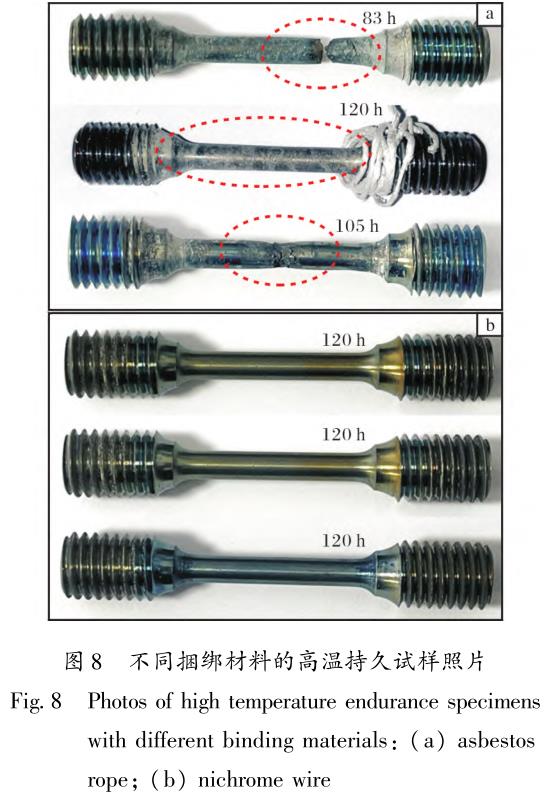

圖８為選用不同捆綁材料時高溫持久試驗結束后試樣的照片。組一中3支使用石棉繩捆綁固定熱電偶的試樣表面均發生不同程度的腐蝕，表面呈灰白色，腐蝕嚴重處已發生開裂，與高溫持久異常斷裂試樣表面狀態一致。組二中3支使用鎳鉻絲捆綁熱電偶的試樣表面未見灰白色腐蝕產物，僅發生了輕微氧化，呈藍色，且具有光澤。組一中2支腐蝕較嚴重的試樣分別在８3、105ｈ斷裂，另1支120ｈ未斷；組二中3支試樣經120ｈ高溫持久試驗均未發生斷裂。試驗結果表明，高溫持久試驗時石棉繩會導致試樣表面發生氧化和腐蝕，導致試樣高溫持久性能異常。

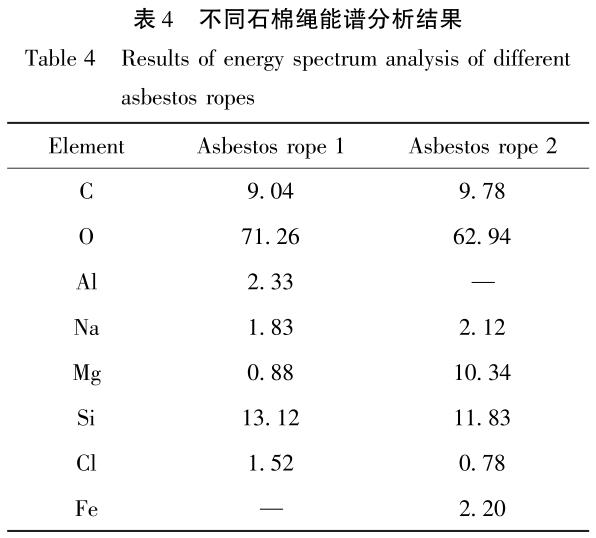

為明確試驗所使用的石棉繩化學成分，分別取實驗室常用的2種石棉繩（石棉繩1為本次實驗所用石棉繩）進行能譜分析，結果如表4所示。從表4可以看出，石棉繩1與石棉繩2中均含有Ｏ、Ｃ、Si、Ｍｇ、Ｃl等元素，元素種類及含量因石棉繩不同而存在差異。查閱相關石棉繩資料了解到，石棉繩因產地、成礦條件、生產工藝的不同導致其微觀結構、主要成分和含水量不同［13］，但可以確定，導致產生熱鹽應力腐蝕的Ｍｇ、Ｎａ、Ｃl等元素均是由石棉繩引入的。
4、結論
（1）TC11鈦合金鍛件高溫持久異常斷裂試樣的斷口外圓周圍凹坑處多發生沿晶斷裂，心部為韌性斷裂。在持久試驗應力作用下，裂紋由外向內擴展導致試樣斷裂。
（2）高溫持久試驗過程中捆綁熱電偶的石棉繩中含有Ｍｇ、Ｎａ、Ｃl等元素，高溫高應力導致鈦合金材料發生熱鹽應力腐蝕，影響TC11鈦合金高溫持久性能測試的穩定性。
（3）采用鎳鉻絲替代石棉繩捆綁熱電偶，試樣表面未發生熱鹽應力腐蝕，有效解決了TC11鈦合金高溫持久試樣異常斷裂問題。
參考文獻Ｒｅｆｅｒｅｎｃｅｓ
［1］劉善國．國外飛機先進制造技術發展趨勢［Ｊ］．航空科學技術，2003（4）：26-29．
［2］孫聰，王向明．現代戰斗機機體結構特征分析［Ｍ］．北京：航空工業出版社，2007：32．
［3］劉向宏，李芹芹，高慧賢，等．ＴＡ15鈦合金高溫持久腐蝕行為研究［Ｊ］．鈦工業進展，2022，39（2）：12-17．
［4］劉艷明，趙興興，汪欣，等．ＢＴ25Ｙ鈦合金在600～８00℃的高溫氧化行為［Ｊ］．稀有金屬材料與工程，2022，51（4）：1332-1340．
［5］李少強，雷家峰，劉羽寅，等．Ti８11和TC4合金的熱鹽應力腐蝕行為研究［Ｊ］．腐蝕科學與防護技術，2010，22（2）：79-８4．
［6］ＰｅｔｅｒｓｅｎＶＣ．Ｈｏｔ?ｓａlｔｓｔｒｅｓｓ?ｃｏｒｒｏSiｏｎｏｆTiｔａｎｉｕｍ：ａｒｅｖｉｅｗｏｆｔｈｅｐｒｏｂlｅｍａｎｄｍｅｔｈｏｄｓｆｏｒｉｍｐｒｏｖｉｎｇｔｈｅｒｅSiｓｔａｎｃｅｏｆTiｔａｎｉｕｍ［Ｊ］．ＪｏｕｒｎａlｏｆｔｈｅＭｉｎｅｒａlｓ，1971，23（4）：40-47．
［7］ＭａｈｏｎｅｙＭＷ，ＴｅｔｅlｍａｎＡＳ．ＴｈｅｅｆｆｅｃｔｏｆｍｉｃｒｏｓｔｒｕｃｔｕｒｅｏｎｔｈｅｈｏｔｓａlｔｓｔｒｅｓｓｃｏｒｒｏSiｏｎｓｕｓｃｅｐTiｂｉlｉｔｙｏｆTiｔａｎｉｕｍａllｏｙｓ［Ｊ］．ＭｅｔａllｕｒｇｉｃａlＴｒａｎｓａｃTiｏｎｓＡ，1976，9（7）：1549-155８．
［８］ＷｉlｓｈｉｒｅＢ．ＯｂｓｅｒｖａTiｏｎｓ，ｔｈｅｏｒｉｅｓ，ａｎｄｐｒｅｄｉｃTiｏｎｓｏｆｈｉｇｈ?ｔｅｍｐｅｒａｔｕｒｅｃｒｅｅｐｂｅｈａｖｉｏｒ［Ｊ］．ＭｅｔａllｕｒｇｉｃａlａｎｄＭａｔｅｒｉａlｓＴｒａｎｓａｃTiｏｎｓＡ，2002，33（2）：241-24８．
［9］葉雪梅，孫斐，王燕，等．熱氧化處理對純鈦耐腐蝕性能影響的研究［Ｊ］．鈦工業進展，2014，31（1）：21-24．
［10］趙永慶，朱康英，李佐臣，等．熱暴露和熱鹽暴露的交互作用對Ti８11合金熱鹽應力腐蝕性能的影響［Ｊ］．中國有色金屬學報，199８，８（2）：21８-222．
［11］李向欣，孫立，那桂蘭．關于金屬應力腐蝕問題的分析［Ｊ］．中國氯堿，2004（3）：33-35．
［12］楊文濤，隆小慶．飛機上鈦合金的特殊腐蝕形式［Ｊ］．全面腐蝕控制，200８，22（2）：42-45＋26．
［13］郭盼，吳波，房龍，等．角閃石礦物化學研究進展［Ｊ］．資源環境與工程，2022，36（3）：305-313＋320．
